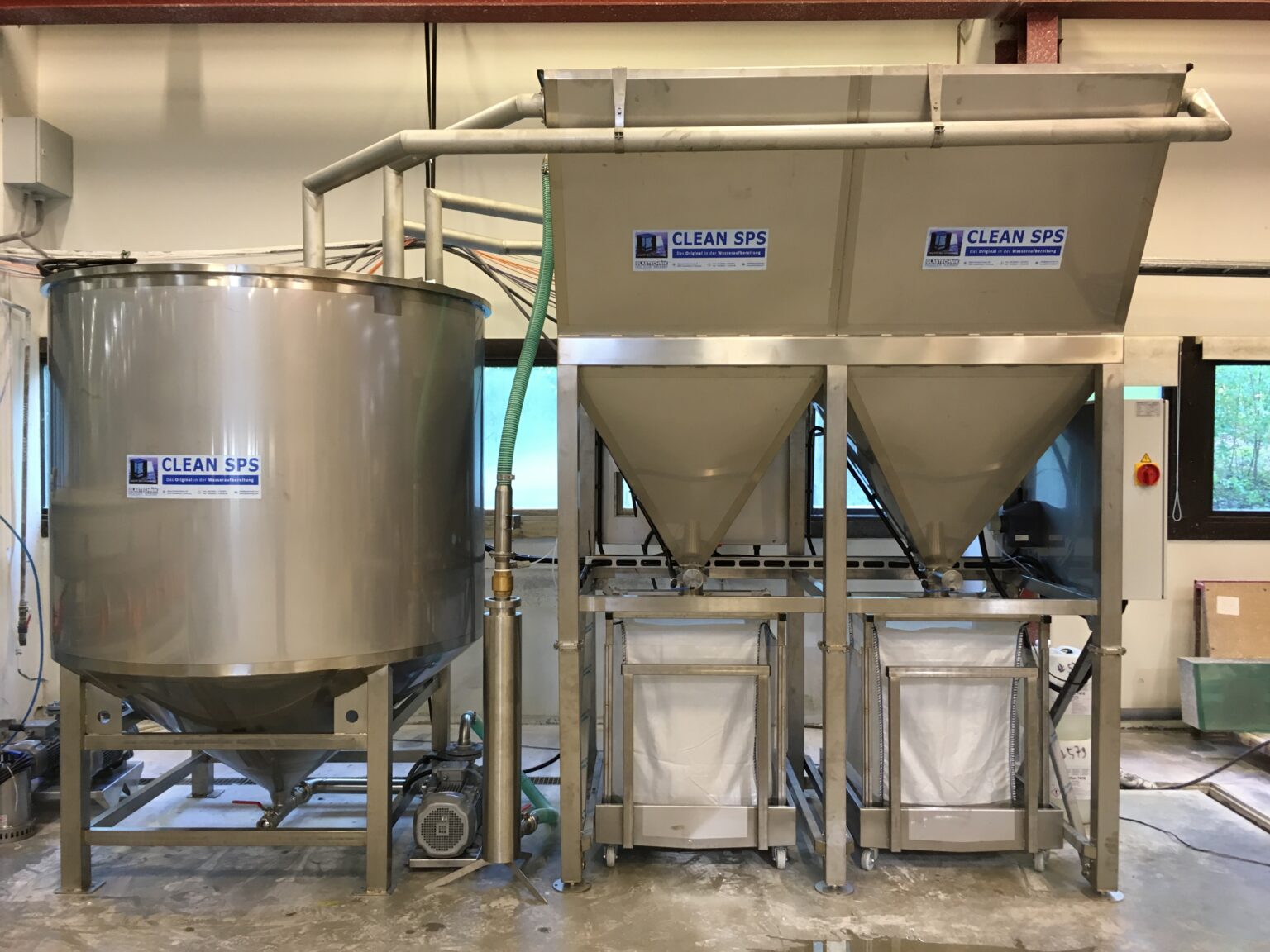

Die Edelstahl-Konstruktion besteht aus zwei Reaktionstanks mit zwei Rollwagen und nach Bedarf ohne oder mit COMBI-Speichertanks.
Die Zusatzausstattungen wie z.B. Pumpen, Bypass-Kammer-Tank, VSG-Vorfilter, Wasserqualitätskontrolle etc, können je nach Kundenwunsch bedarfsgerecht angepasst werden.
| Reinigungsleistung | 48.000 l/h |
| Kapazität Reaktionstanks | 4.160 l |
| Dimension (L x B x H), ohne Tanks | 2.180 x 2.500 x 3.100 mm |
| Autom. Schlammablass | ja |
| SPS-Steuerung und Dosierautomatik | ja |
| Display | Touchdisplay 7″ / 15″ |
| Edelstahlkonstruktion | ja |
| Ausstattung mit 1 oder 2 Puffertanks für Verbrauchsspitzen (Version COMBI 1 / COMBI 2) | ja |
Wirkprinzip Schrägklärer
- Das äußerst schnell reagierende Flockungsmittel WINfloc 7418 CF, wird bereits VOR dem Reaktionsbehälter dem Schmutzwasser zugeführt und zusätzlich im Edelstahl-Mischrohr verwirbelt, um sofort Wirkung zu erzeugen.
- Diese schnelle Reaktion des Flockungsmittels im Schmutzwasser sorgt für eine sofortige Flockenbildung im Reaktionsbehälter, so dass die jetzt schweren Schmutzpartikel sofort und zusätzlich gebremst durch das integrierte Lamellenpaket in den Konus absinken (Schräg-Klärer-Prinzip).
- Eine SPS-Steuerung übernimmt alle notwendigen Steuerungsprozesse und ermöglicht einen konzentrierten, permanent stattfindenden Reinigungsablauf auch im NACHLAUF, d.h. unabhängig vom Betrieb der Schleifmaschine.
- In der CLEAN 60 werden somit pro Minute bis zu 800 Liter Schmutzwasser in gereinigtes Wasser umgewandelt und der enthaltene Schleifschlamm über den Konus in den Schlammsack entsorgt.
Alternativ: CLEAN 80 mit einer Reinigungskapazität bis zu 1.200 l Schmutzwasser/min.
Fließschema einer CLEAN 60 SPS
Von den Schleifmaschinen kommend wird das Schmutzwasser im kundenseitigen Sammeltank aufgefangen und gelangt mittels niveaugesteuerter Pumpen in den Schmutzwasser Bereich des 2-Kammer-Wannentanks. Zwei Hebepumpen fördern unter Beimischung des Flockungsmittels kontinuierlich das verunreinigte Wasser aus dem Schmutzwasser Bereich des Tanks in die CLEAN 60 SPS.
In der Anlage findet die eigentliche Separation der Schleifpartikel statt. Eine spezielle Wasserführung und integrierte Lamellenpakete erhöhen die Absinkgeschwindigkeit der ausgeflockten Partikel und damit die Reaktionszeit erheblich. Über die Überlaufe fließt das gereinigte Wasser in den Sauberwasserbereich eines Wassertanks zurück von wo aus es den Maschinen wieder zur Verfügung gestellt wird. Durch diesen Aufbau (BYPASS-Betrieb) ist die Wasseraufbereitung komplett unabhängig von den Glasbearbeitungsmaschinen und daher jederzeit und ununterbrochen möglich. Eine frei einstellbare Nachlaufzeit ermöglicht die automatische Wasseraufbereitung auch bei Stillstand der Maschinen.
Der separierte Schlamm sammelt sich im Konus der CLEAN SPS und wird von dort in einstellbaren Zeitintervallen automatisch in die Schlammsäcke abgelassen. Jeder Schlammsack ist in einem Rollwagen befestigt, welcher problemlos zur Entleerungsstelle gefahren werden kann. Ein (halbautomatischer) Schlammsackwechselmodus verhindert, dass die Anlage dabei unbeabsichtigt Schlamm ablässt.
Optional kann oberhalb vom Schlammsack ein Füllstandssensor zur Überwachung und Alarmgebung installiert werden.
Für maximale Anforderungen optional verfügbar:
- Zusatztanks zur Erhöhung des Kreislauf-Volumens
- Schlammsack-Pegelmessung mit Ultraschallsensoren
- automatische Kontrolle der Wasserqualität mit pH- und Leitwert (Salzgehalt) Anzeige
- automatischer Wasseraustausch
- automatische Kühlmitteldosierung
- Reinwasserfilterung
- elektronische Auswertung und Speicherung von Prozessdaten
- Warmwasserbereitung
