Die Edelstahl-Konstruktion besteht aus einem Reaktionstank mit einem Rollwagen.
Reinigungsleistung | 7.000 l/h |
Kapazität Reaktionstank | 536 l |
Dimension (L x B x H) | 1.350 x 750 x 2.450 mm |
Autom. Schlammablass | ja |
Display | Textdisplay, 6 Zeilen |
SPS-Steuerung und Dosierautomatik | ja |
Edelstahlkonstruktion | ja |
Wirkprinzip Schrägklärer
- Das äußerst schnell reagierende Flockungsmittel WINfloc 7418 CF erzeugt sofort Wirkung.
- Diese schnelle Reaktion des Flockungsmittels im Schmutzwasser und das integrierte Lamellenpaket (Schräg-Klärer-Prinzip) sorgen für eine Schlammbildung.
- Eine SPS-Steuerung übernimmt alle notwendigen Steuerungsprozesse und ermöglicht einen konzentrierten, permanent stattfindenden Reinigungsablauf auch im NACHLAUF, d.h. unabhängig vom Betrieb einer Schleifmaschine.
- In der CLEAN 15 SPS werden somit pro Minute bis zu 120 Liter Schmutzwasser in gereinigtes Wasser umgewandelt und der enthaltene Schleifschlamm über den Konus in den Schlammsack entsorgt.
- Die CLEAN SPS reinigt das Prozesswasser in einem kontinuierlichen Durchfluss und nicht nur Teilmengen in Intervallen.
- Durch die besondere Bauform ist der Platzbedarf gering und die Anlage in vorhandene Produktionsumgebungen leicht integrierbar.
- Durch die individuelle Zusammenstellung Ihrer CLEAN SPS mit Mischrohr/Schrägklärer-Prinzip und SPS- Steuerung wird effiziente Wasseraufbereitung mit sehr geringem Aufwand möglich.

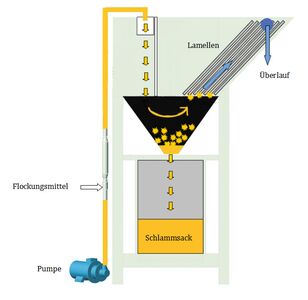

Fließschema einer CLEAN 15 SPS-TDE-SA
Von den Schleifmaschinen gelangt das Schmutzwasser mittels Pumpe und unter Beimischung des Flockungsmittels in den Reaktionsbehälter. Hier findet die eigentliche Separation der Schleifpartikel über das Lamellenpaket statt. Durch die verschiedenen Strömungsgeschwindigkeiten von Wasser und Schlamm, fließt das separierte Wasser über den Überlauf der CLEAN 15 SPS-TDE-SA in den Maschinentank oder in einen weiteren Sauberwassertank zurück, von wo aus es den Maschinen wieder zur Verfügung gestellt wird. Der separierte Schlamm sammelt sich im Konus der CLEAN 15 SPS-TDE-SA und wird von dort in einstellbaren Zeitintervallen automatisch über das Schlammablassventil in den Schlammsack abgelassen. Dieser Schlammsack ist in einem Rollwagen befestigt, welcher problemlos zur Entleerungsstelle gefahren werden kann.
