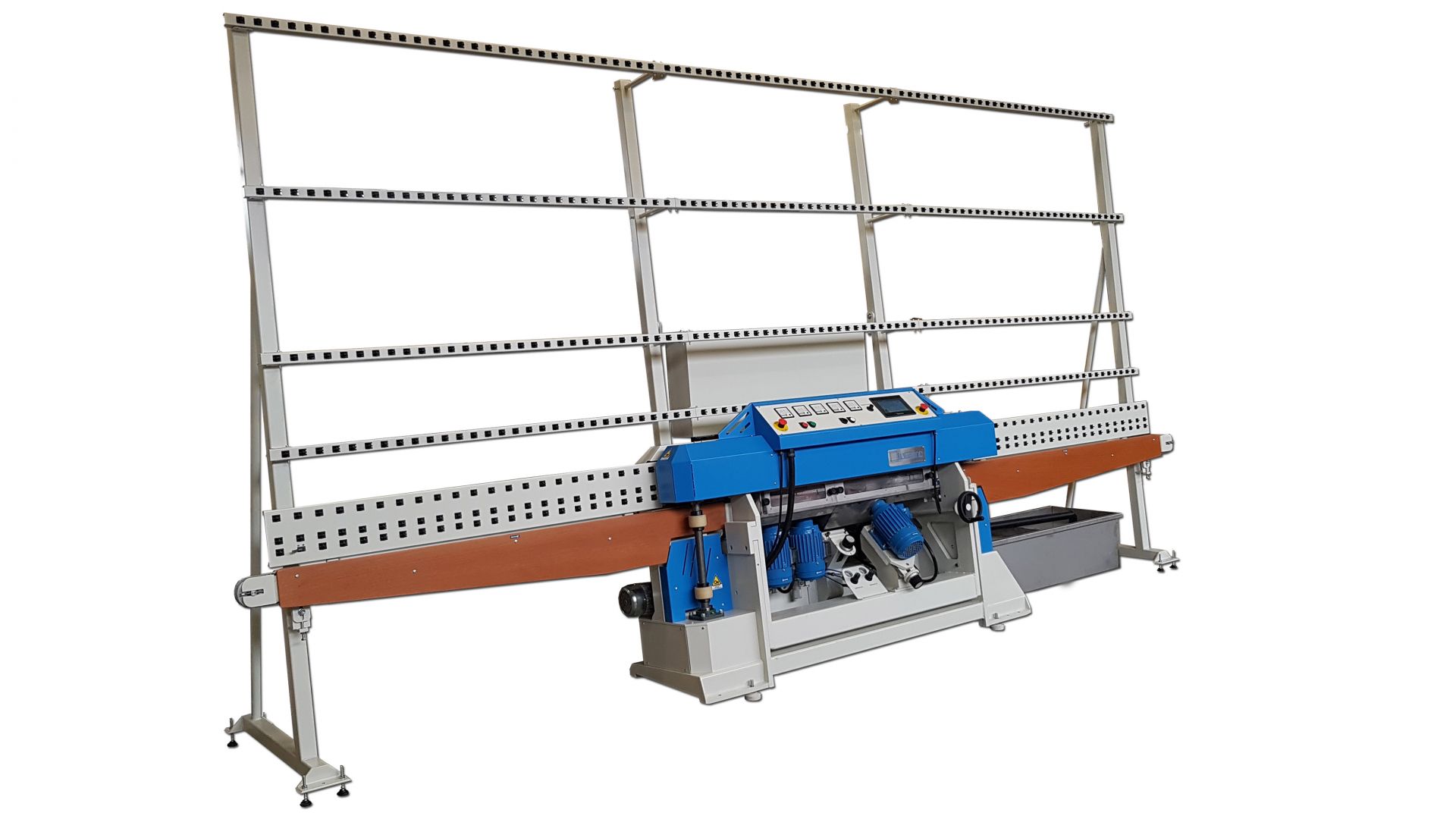

Kompakte Kantenschleifmaschine mit Topfscheiben, 2 Polierer / Kante.
| Hersteller | Battellino Srl |
|---|---|
| Maschinentyp | FP 5 |
| Spindeln | 5 |
| Vorschub | 0 – 4,0 m/min |
| Max. Saumbreite | 2 mm |
| Min. Glasmaß | 80 x 80 mm |
| Glasdicke | 3-20 mm |
| Arbeitshöhe | 799 – 810 mm |
| Elektr. Anschluss | 10 kW |
| Dimension LxBxH | 5.458 x 875 x 2.187 mm |
| Gewicht | 1.500 kg |
Funktionen
- Motorischer Glastransport per Transportband von rechts nach links
- Exakte Glasstärkeneinstellung (Verstellung des vorderen Kettenträgers) per Handrad und Digitaldisplay
- Vorschub elektronisch einstellbar mit Potentiometer und Display; Regelung per Inverter
- Polierscheiben per PLC- Steuerung aktiviert und kontrolliert (Anzeige der Funktion)
- Die Maschine ist alternativ zur PLC- Steuerung auch komplett manuell bedienbar
- Kontrolle der Schleifspindeln mittels Amperemeter
- Sämtliche Funktionen sind an der Frontseite der Maschine bedienbar
- PLC- Steuerung mit Statistikfunktionen (Schleifmeter, Gesamtleistung)
- Einfach zu öffnende Abdeckungen für Wartung und manuelle Schmierung
Standard-Werkzeugbestückung
Konstruktionsdetails
- Glashaltekette mit isolierten Kugellagern, Glieder aus Stahl mit vulkanisiertem Gummiüberzug
- Kettenelemente an geschmierten Stahlgliederketten, auf geschliffenen und nitrierten Führungen laufend
- Nachstellbare Ketten-Spannvorrichtung für die hintere Glashaltekette (Glasauflage)
- Schleifspindeln 4-fach gelagert
- Schleifkammern aus rostfreiem Stahl, mit Möglichkeit der Sichtkontrolle
- Edelstahl-Kühlwasserverteiler, Edelstahl-Recyclingtank für geschlossenen Kühlwasserkreislauf
Optionen
- Einstellung des Glasabtrages per Handrad im Bereich 0,1 – 4 mm (1/10 mm Skalenteilung), empfohlen für Typ FP6
- Pneumatische Zuschaltung der Saumscheiben (an Stelle der manuellen Saumbreiten-Einstellung)
- Abweichende Maße der Ein- und Auslauf-Förderer (Verlängerung um je + 0,45 m)
- Höheres Glas-Anlegegestell + 0,5 m
