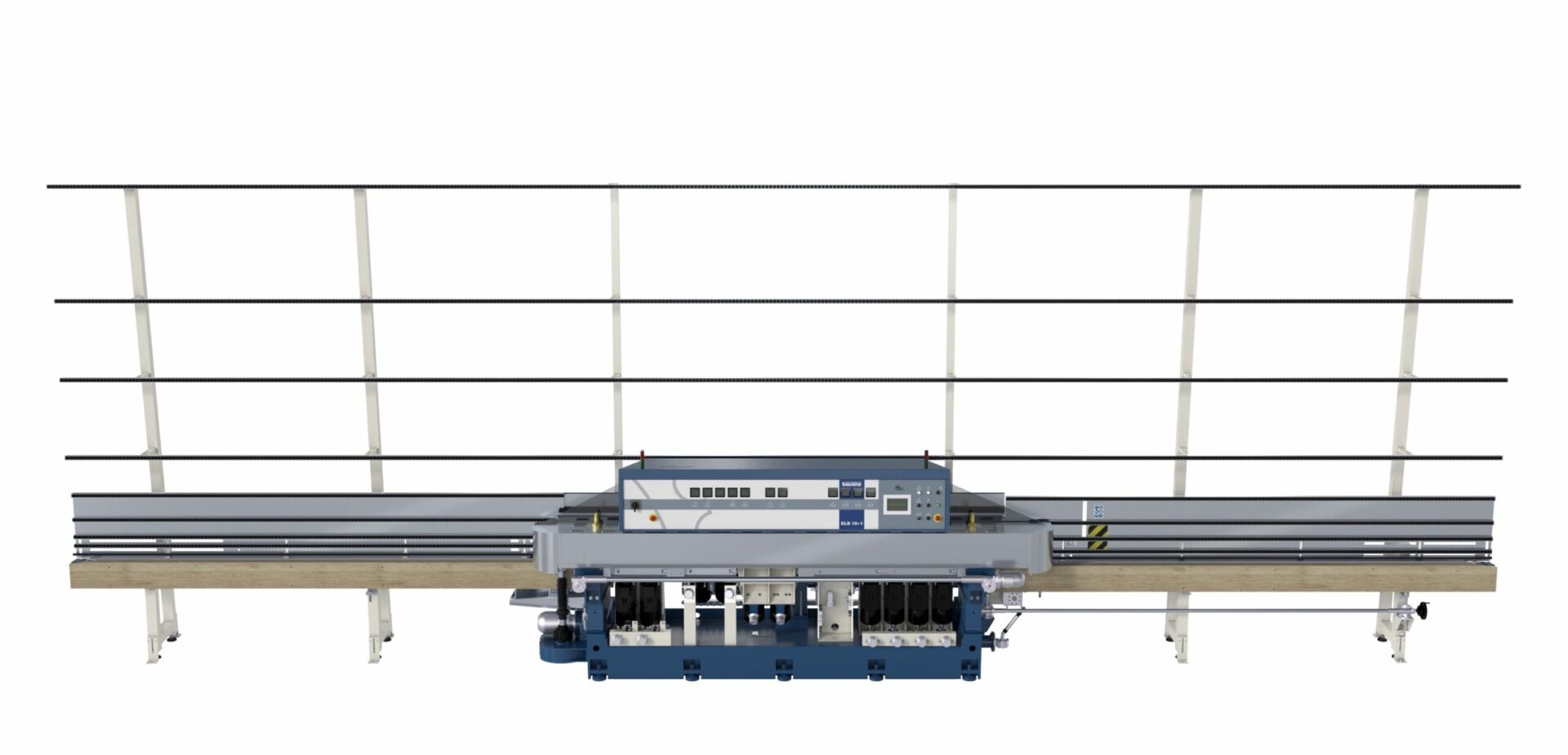

Geradlinige Kantenschleifmaschine mit Topfscheiben, Cerium-Politur und integrierter zuschaltbarer Eckenstoßvorrichtung mit einer Ø 45 mm Umfang-Schleifscheibe. Die Drehzahl des Eckenstoßwerkzeuges ist per Inverter einstellbar; die axiale Oszillation der Schleifscheibe ermöglicht eine gleichmäßige Abnutzung.
Die Synchronisationseinheit ist für eine stabile Funktion direkt an der Maschinenbasis montiert.
Komplett automatisierbar (Option) für den Einsatz in robotergestützten Schleifanlagen.
Automatische Eckenstoßvorrichtung
Die Eckenstoss-Funktion ist jederzeit am Bedien-Terminal zu- und abschaltbar. Die Umfang-Schleifscheibe hat einen Durchmesser von 45 mm; Die Drehzahl ist per Inverter einstellbar. Eine axiale Oszillation der Schleifscheibe ermöglicht eine gleichmäßige Abnutzung, für eine längere Standzeit des Werkzeuges. Die Synchronisationseinheit ist für eine stabile Funktion direkt an der Maschinenbasis montiert.
| Hersteller | Bovone Srl |
|---|---|
| Maschinentyp | ELB 10+1 |
| Spindeln | 10 |
| Eckenstoßfunktion | 1 |
| Vorschub | 0,35 – 5,4 m/min |
| Max. Saumbreite | 5 mm |
| Min. Glasmaß | 50 x 50 mm (bis 6mm)* |
| Min. Glasmaß mit Eckenstoßen | 150 x 150 mm (bis 15 mm Glasdicke)* |
| Glasdicke | 2-30 (opt. 60) mm |
| Glasdicke beim Eckenstoßen | 2-15 mm |
| Arbeitshöhe | 825 mm |
| Elektr. Anschluss | 32 kW |
| Dimension LxBxH | 8.350 x 1.200 x 2.900 mm |
| Gewicht | 4.900 kg |
* Weitere minimale Glasgrößen bei entsprechenden Glasdicken: 55 x 55 mm + 45 x 80 mm bis 19 mm / 75 x 75 mm ab 19 mm
Standard-Werkzeugbestückung
| 2 metallgebundene Diamant-Topfscheiben | Flache Kante |
| 2 kunststoff-gebundene Diamant-Topfscheiben | Flache Kante |
| 1 metallgebundene Diamant-Umfangscheibe | Eckenstoßen |
| 1 metallgebundene Diamant-Topfscheibe vorn | Saum vorn |
| 1 Spezial-Polier-Topfscheiben hinten | Saum vorn |
| 1 metallgebundene Diamant-Topfscheibe vorn | Saum hinten |
| 1 Spezial-Polier-Topfscheiben hinten | Saum hinten |
| 2 Polierfilze, alternativ: Ceriumgebundene Polier-Topfscheiben | Flache Kante |
| Für den Betrieb der Filzpolierscheibe: Cerium-Mischtank Ø 1.060 mm (Edelstahl) mit Rührwerk und Pumpe |
