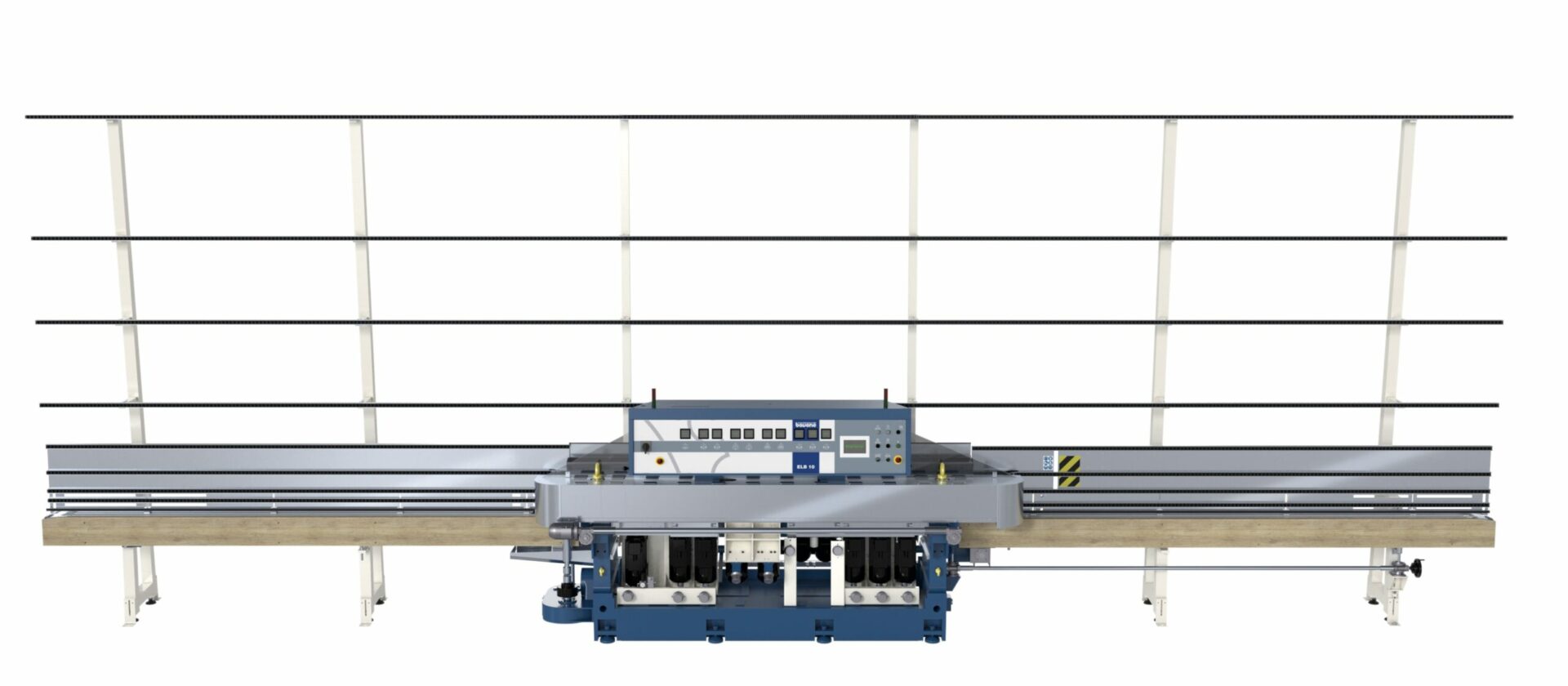

Universelle geradlinige Kantenschleifmaschine mit 10 Spindeln für Topfscheiben und Polierfilz.
Optionale vollautomatische Version (FA)- siehe unten.
| Hersteller | Bovone Srl |
|---|---|
| Maschinentyp | ELB 10 |
| Spindeln | 10 |
| Vorschub | 0,35 – 5,4 m/min |
| Max. Saumbreite | 5 mm |
| Min. Glasmaß | 40 x 40 mm (bis 6 mm Glasdicke)* |
| Glasdicke | 2-30 (opt. 60) mm |
| Arbeitshöhe | 825 mm |
| Elektr. Anschluss | 30 kW |
| Dimension LxBxH | 7.950 x 1.250 x 2.900 mm |
| Gewicht | 4.100 kg |
* Weitere minimale Glasgrößen bei entsprechenden Glasdicken: 50 x 50 mm + 40 x 80 mm bis 19 mm / 70 x 70 mm ab 19 mm
Der Typ ELB 10 basiert in der Konstruktion auf den jahrzehntelang bewährten BOVONE-Facettenschleifautomaten, die weltweit ein Gradmesser für Qualität und Bearbeitbarkeit von kleinsten Glasmaßen sind; wesentliche Elemente sind baugleich, wie u.a. Maschinenkörper, Glashalteketten und Spindelantriebe.
Geradlinige Kantenschleifmaschine mit Topfscheiben und Cerium-Politur
Sehr viele Elemente sind baugleich wie z.B.: Maschinenkörper, Glashalteketten, Spindelantriebe usw.
für flache Kante mit Saum vorne / hinten mit 10 Topfscheiben komplett ausgerüstet
Standard-Werkzeugbestückung
| 2 metallgebundene Diamant-Topfscheiben | Flache Kante |
| 1 kunststoffgebundene Diamant-Topfscheibe | Flache Kante |
| 2 metallgebundene Diamant-Topfscheibe | Saum vorne/hinten |
| 2 Spezial-Polier-Topfscheiben | Saum vorne/hinten |
| 2 kunststoffgebundene Diamant-Topfscheiben | Flache Kante |
| 1 Filz-Polierscheibe Ø 170 mm (für Cerium-Oxid) | Flache Kante |
| Für den Betrieb der Filzpolierscheibe: | Cerium-Mischtank Ø 1.060 mm (Edelstahl) mit Rührwerk und Pumpe |
Erweiterte Ausstattung
Spezielle Glas-Anlegegestelle (Sonderausführungen auf Anfrage)
- Höheres Glas-Anlegegestell + 800 mm (Standard-Länge, Gesamthöhe der Maschine ca. 3,70 m)
- Längerer und höherer Ein- oder Auslaufförderer je 3,95 m lang, 3,7 m hoch, Zuladung bis je 800 kg
- Schwerlast-Modifikation „H.L.“: Ein- / Auslaufförderer je 3,50 m lang, 3,7 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „V.H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 2.250 kg
- Verlängerungs-Modul 1.000 mm mit freilaufenden Rollen für das vereinfachte Beladen mit schwerem Glas bei laufendem Bandtransport
Optionale FA-Version – fully automatic
Programmierbare, vollautomatische Einstellung aller Werkzeuge und des Glasabtrages, besonders für den Einsatz in robotergestützten Schleifanlagen. Konstante Schleifqualität durch automatische Verschleißkompensation aller Werkzeuge. Elektronische Verwaltung von Schleifrezepturen, Speicherung von individuellen Programmen. Schnelle und einfache Bedienung per Touchscreen.
Bitte erfragen Sie eine ausführliche Beschreibung im Vertrieb, um detailliertere Auskünfte zu erhalten.
