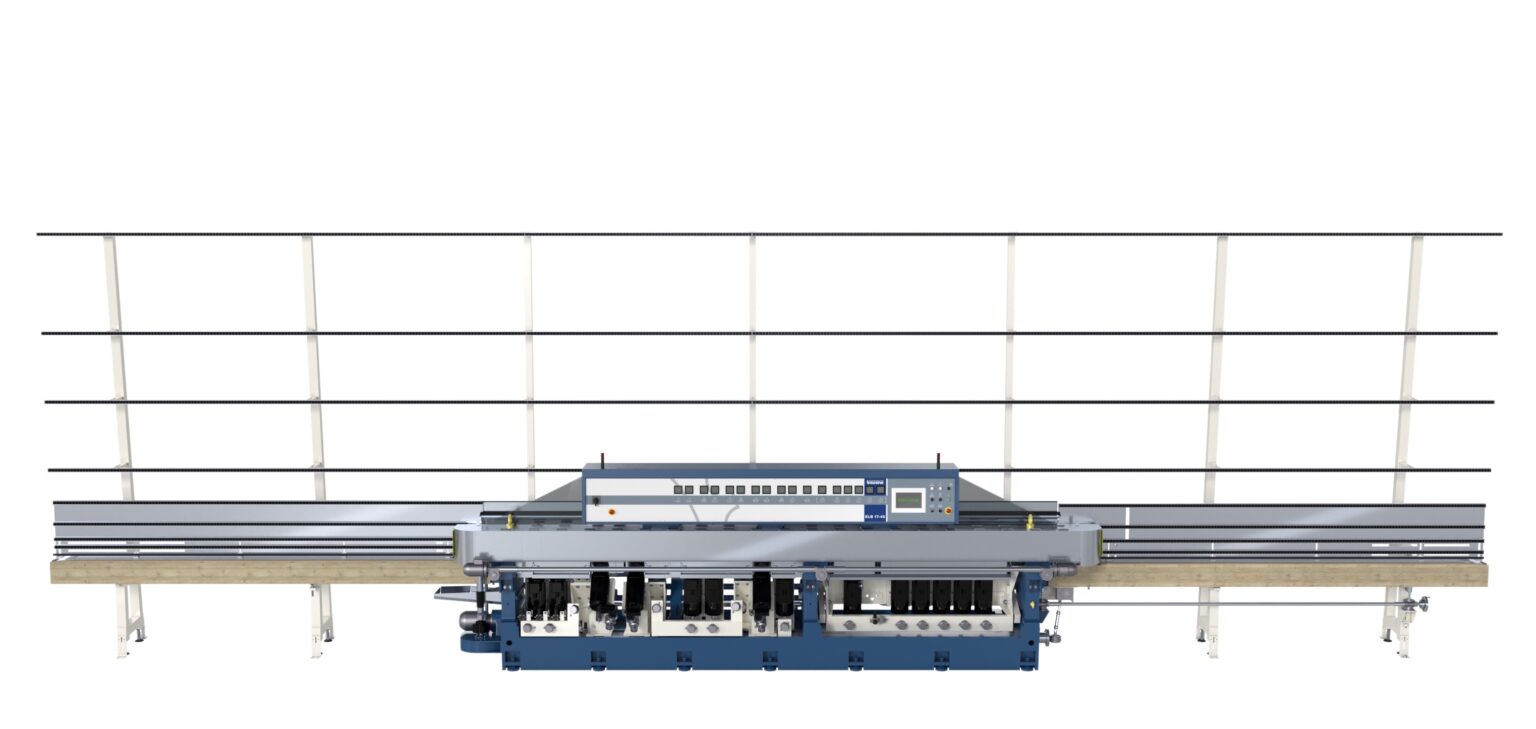

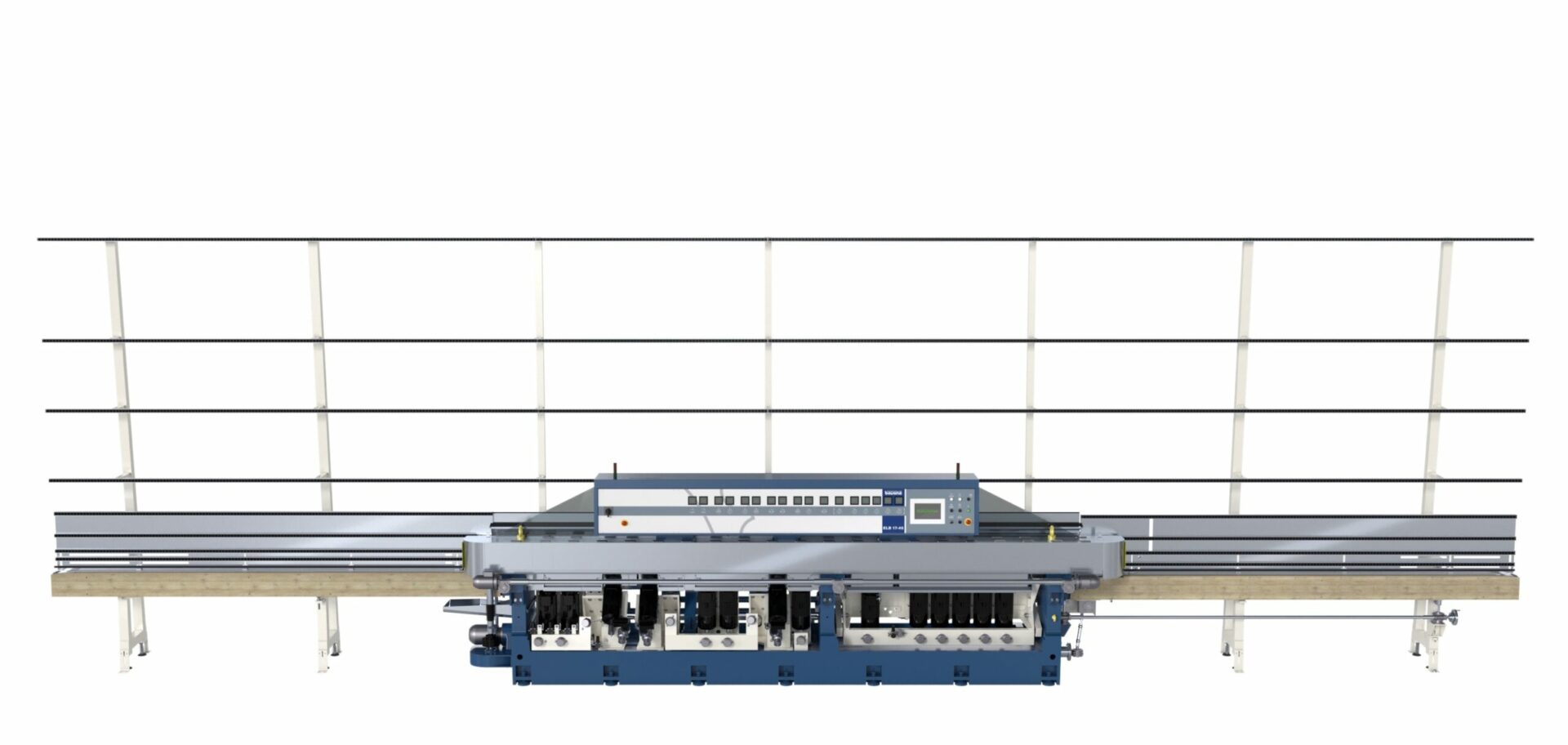

Geradlinige Schleifmaschine für flache Kante und Gehrung mit Topfscheiben und Cerium-Politur.
| Hersteller | Bovone Srl |
|---|---|
| Maschinentyp | ELB 17-45 |
| Spindeln | 17 |
| Vorschub | 0,35 – 5,4 m/min |
| Gehrung | 0° – 45° |
| Max. Saumbreite | 10 mm vorn / 5 mm hinten |
| Min. Glasmaß | 80 x 80 mm (bis 19 mm)* |
| Glasdicke | 3 – 50 (opt. 60) mm |
| Arbeitshöhe | 895 mm |
| Elektr. Anschluss | 41 kW |
| Dimension LxBxH | 10.100 x 1.250 x 2.900 mm |
| Gewicht | 7.400 kg |
* Weitere minimale Glasgrößen bei entsprechenden Glasdicken:
Flache Kante: 80 x 80 mm bis 19 mm / 100 x 100 von 19 bis 60 mm
Gehrung 22.5°: 95 x 95 mm bis 19 mm / 130 x 130 von 19 bis 60 mm
Gehrung 45°: 130 x 130 mm bis 19 mm / 150 x 150 mm von 19 bis 60 mm
Standard-Werkzeugbestückung
| 3 metallgebundene Diamant-Scheiben schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 2 kunstharzgebundene Diamant-Scheiben schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 1 Polierfilz schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 1 metallgebundene Diamant-Scheibe | Flache Kante / Restkante |
| 1+1 metallgebundene Diamant-Scheiben | Säume, jeweils vorne und hinten |
| 2 kunstharzgebundene Diamant-Scheiben | Flache Kante / Restkante |
| 1 + 1 x kunstharzgebundene Diamant-Scheiben | Säume, jeweils vorne und hinten |
| 1+1 Polierscheibe | Säume, jeweils vorne und hinten |
| 2 Polierfilze | Flache Kante / Restkante |
Erweiterte Ausstattung / Optionen
Spezielle Glas-Anlegegestelle (Sonderausführungen auf Anfrage)
- Höheres Glas-Anlegegestell + 800 mm (Standard-Länge, Gesamthöhe der Maschine ca. 3,70 m)
- Längerer und höherer Ein- oder Auslaufförderer je 3,95 m lang, 3,7 m hoch, Zuladung bis je 800 kg
- Schwerlast-Modifikation „H.L.“: Ein- / Auslaufförderer je 3,50 m lang, 3,7 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „V.H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 2.250 kg
- Verlängerungs-Modul 1.000 mm mit freilaufenden Rollen für das vereinfachte Beladen mit schwerem Glas bei
