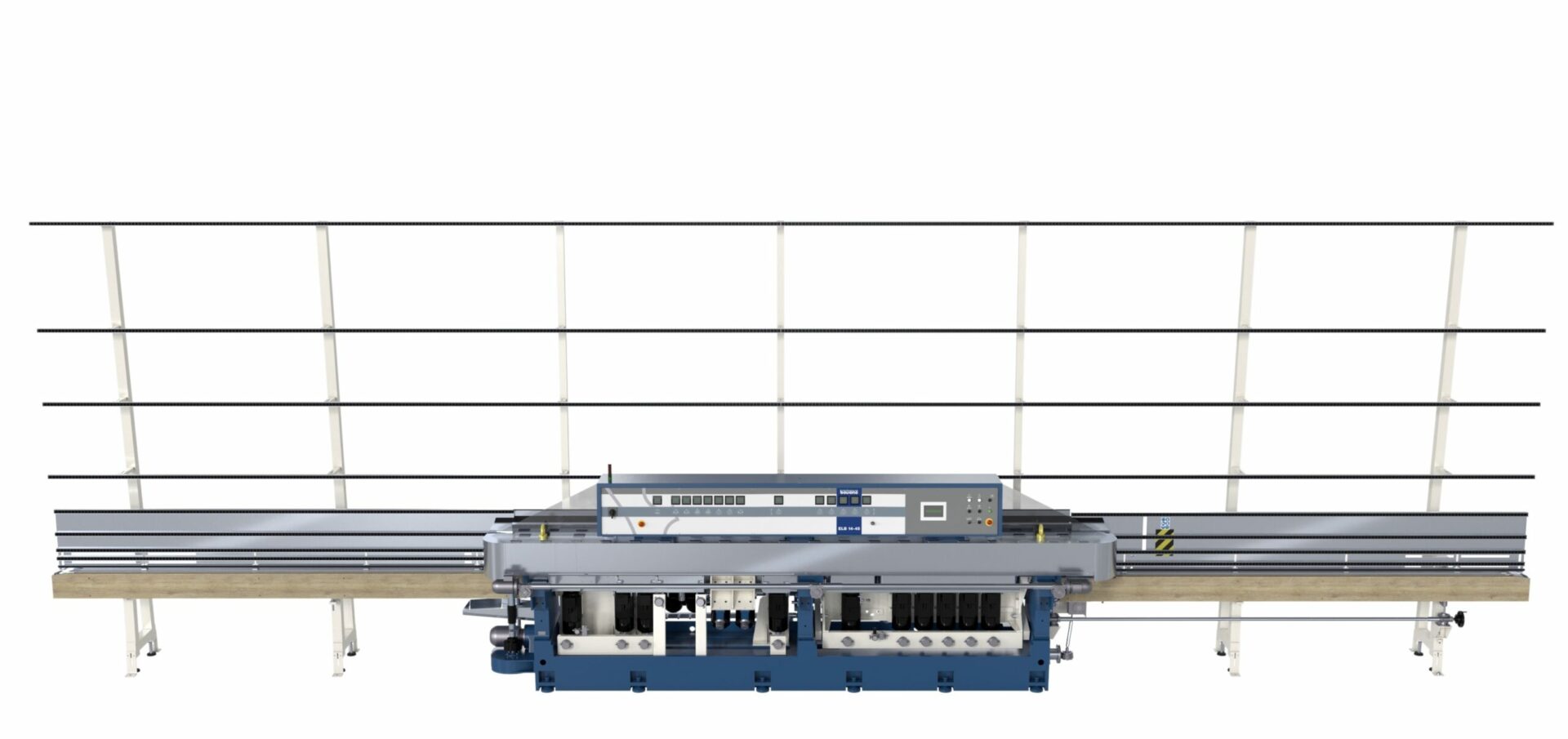

ELB 14-45

Geradlinige Schleifmaschine für flache Kante und Gehrung mit Topfscheiben und Ceriumpolitur, Option 90 mm Glasdicke.

Optionale vollautomatische Version (FA)- siehe unten.

HerstellerBovone Srl
MaschinentypELB 14-45
Spindeln14
Vorschub0,35 – 5,4 m/min
Gehrung0° – 45°
Max. Saumbreite5 mm
Min. Glasmaß85 x 85 mm (bis 19 mm)*
Glasdicke3 – 60 (opt. 90) mm
Arbeitshöhe895 mm
Elektr. Anschluss39 kW
Dimension LxBxH9.600 x 1.250 x 2.900 mm
Gewicht6.950 kg

Weitere minimale Glasgrößen bei entsprechenden Glasdicken:

Flache Kante: 85 x 85 mm bis 19 mm /  110 x 110 von 19 bis 60 mm

Gehrung 22.5°: 110 x 110 mm bis 19 mm / 140 x 140 von 19 bis 60 mm

Gehrung 45°: 140 x 140 mm bis 19 mm  / 160 x 160 mm von 19 bis 60 mm

Standard-Werkzeugbestückung

3 metallgebundene Diamant-Scheiben schwenkbar0 – 45° für Flache Kante oder Gehrung
2 kunstharzgebundene Diamant-Scheiben schwenkbar0 – 45° für Flache Kante oder Gehrung
1 Polierfilz schwenkbar0 – 45° für Flache Kante oder Gehrung
1 metallgebundene Diamant-ScheibeFlache Kante / Restkante
2 kunstharzgebundene Diamant-ScheibenFlache Kante / Restkante
1 PolierfilzFlache Kante / Restkante
je 1 x metallgebundene Diamant-ScheibeSäume, jeweils vorne und hinten
je 1 x PolierscheibeSäume, jeweils vorne und hinten

Erweiterte Ausstattung / Optionen

Spezielle Glas-Anlegegestelle (Sonderausführungen auf Anfrage)

  • Höheres Glas-Anlegegestell + 800 mm (Standard-Länge, Gesamthöhe der Maschine ca. 3,70 m)
  • Längerer und höherer Ein- oder Auslaufförderer je 3,95 m lang, 3,7 m hoch, Zuladung bis je 800 kg
  • Schwerlast-Modifikation „H.L.“: Ein- / Auslaufförderer je 3,50 m lang, 3,7 m hoch, Zuladung bis je 1.200 kg
  • Schwerlast-Modifikation „H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 1.200 kg
  • Schwerlast-Modifikation „V.H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 2.250 kg
  • Verlängerungs-Modul 1.000 mm mit freilaufenden Rollen für das vereinfachte Beladen mit schwerem Glas bei

Optionale FA-Version – fully automatic

Programmierbare, vollautomatische Einstellung aller Werkzeuge und des Glasabtrages, besonders für den Einsatz in robotergestützten Schleifanlagen. Konstante Schleifqualität durch automatische Verschleißkompensation aller Werkzeuge. Elektronische Verwaltung von Schleifrezepturen, Speicherung von individuellen Programmen. Schnelle und einfache Bedienung per Touchscreen.

Vollautomatische Werkzeugeinstellung

Bitte erfragen Sie eine ausführliche Beschreibung im Vertrieb, um detailliertere Auskünfte zu erhalten.
