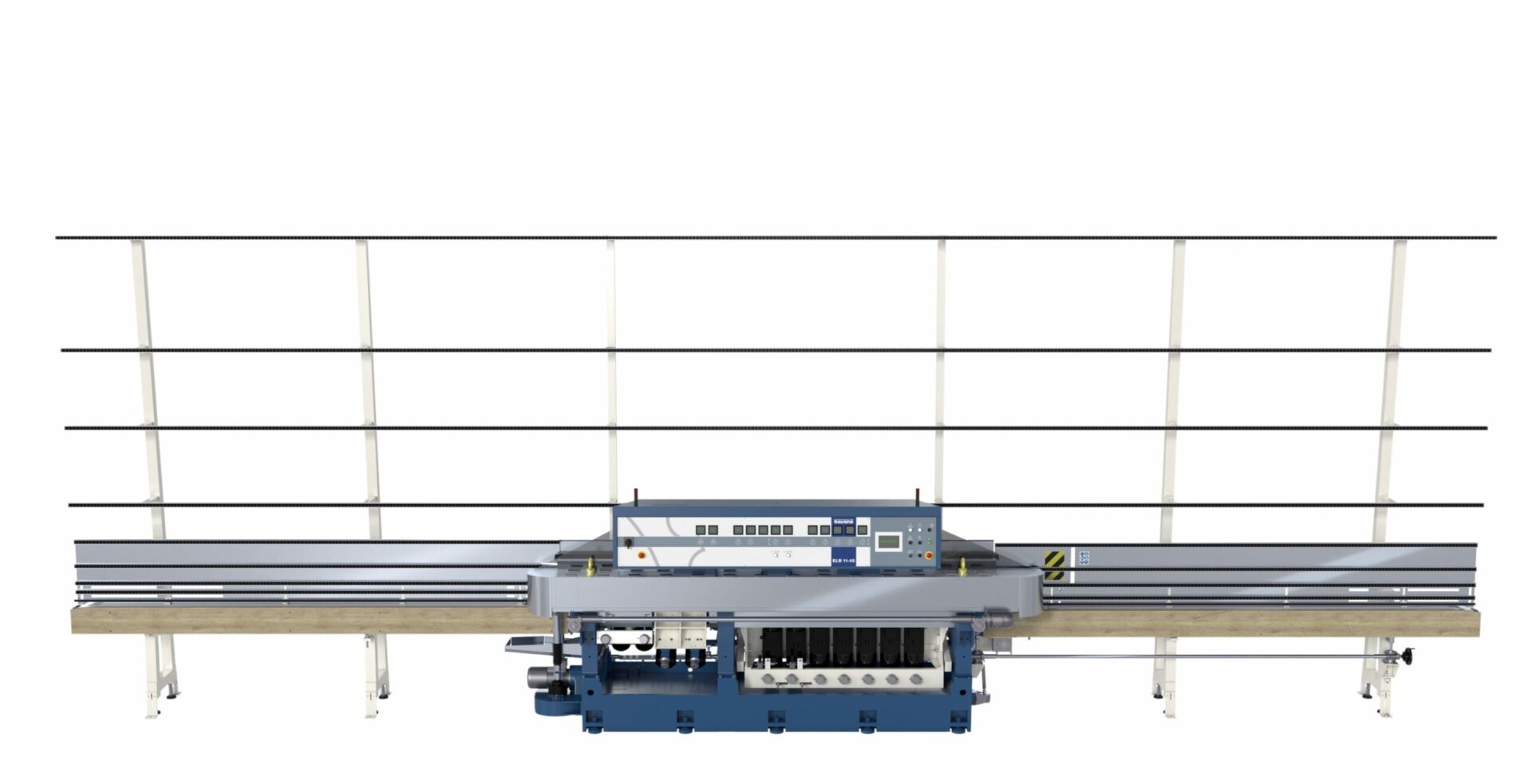

Geradlinige Schleifmaschine für flache Kante oder Gehrung mit Topfscheiben, ceriumgebundene Polierscheiben.
Optionale vollautomatische Version (FA)- siehe unten.
| Hersteller | Bovone Srl |
|---|---|
| Maschinentyp | ELB 11-45 |
| Spindeln | 11 |
| Vorschub | 0,35 – 5,4 m/min |
| Gehrung | 0° – 45° |
| Max. Saumbreite | 5 mm |
| Min. Glasmaß | 65 x 65 mm (bis 12 mm)* |
| Glasdicke | 3 – 30 (opt. 60) mm |
| Arbeitshöhe | 895 mm |
| Elektr. Anschluss | 33 kW |
| Dimension LxBxH | 8.400 x 1.200 x 2.900 mm |
| Gewicht | 4.820 kg |
* Weitere minimale Glasgrößen bei entsprechenden Glasdicken:
Flache Kante: 65 x 65 mm bis 12 mm / 80 x 80 von 12 bis 30 mm
Gehrung 22.5°: 85 x 85 mm bis 12 mm / 100 x 100 von 12 bis 30 mm
Gehrung 45°: 105 x 105 mm bis 12 mm / 150 x 150 + 90 x 200 mm von 12 bis 30 mm
Standard-Werkzeugbestückung
| 2 metallgebundene Diamant-Scheiben schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 3 kunstharzgebundenen Diamant-Scheiben schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 2 Cerium-gebundene Polierscheiben (automatische Nachstellung) schwenkbar | 0 – 45° für Flache Kante oder Gehrung |
| 1 metallgebundene Diamant-Scheibe | Saum 45° / vorne |
| 1 Polierscheibe | Saum 45° / vorne |
| 1 metallgebundene Diamant-Scheibe | Saum 45° / hinten |
| 1 Polierscheibe | Saum 45° / hinten |
Erweiterte Ausstattung / Optionen
Spezielle Glas-Anlegegestelle (Sonderausführungen auf Anfrage)
- Höheres Glas-Anlegegestell + 800 mm (Standard-Länge, Gesamthöhe der Maschine ca. 3,70 m)
- Längerer und höherer Ein- oder Auslaufförderer je 3,95 m lang, 3,7 m hoch, Zuladung bis je 800 kg
- Schwerlast-Modifikation „H.L.“: Ein- / Auslaufförderer je 3,50 m lang, 3,7 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 1.200 kg
- Schwerlast-Modifikation „V.H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 2.250 kg
- Verlängerungs-Modul 1.000 mm mit freilaufenden Rollen für das vereinfachte Beladen mit schwerem Glas bei
Optionale FA-Version – fully automatic
Programmierbare, vollautomatische Einstellung aller Werkzeuge und des Glasabtrages, besonders für den Einsatz in robotergestützten Schleifanlagen. Konstante Schleifqualität durch automatische Verschleißkompensation aller Werkzeuge. Elektronische Verwaltung von Schleifrezepturen, Speicherung von individuellen Programmen. Schnelle und einfache Bedienung per Touchscreen.
Bitte erfragen Sie eine ausführliche Beschreibung im Vertrieb, um detailliertere Auskünfte zu erhalten.
