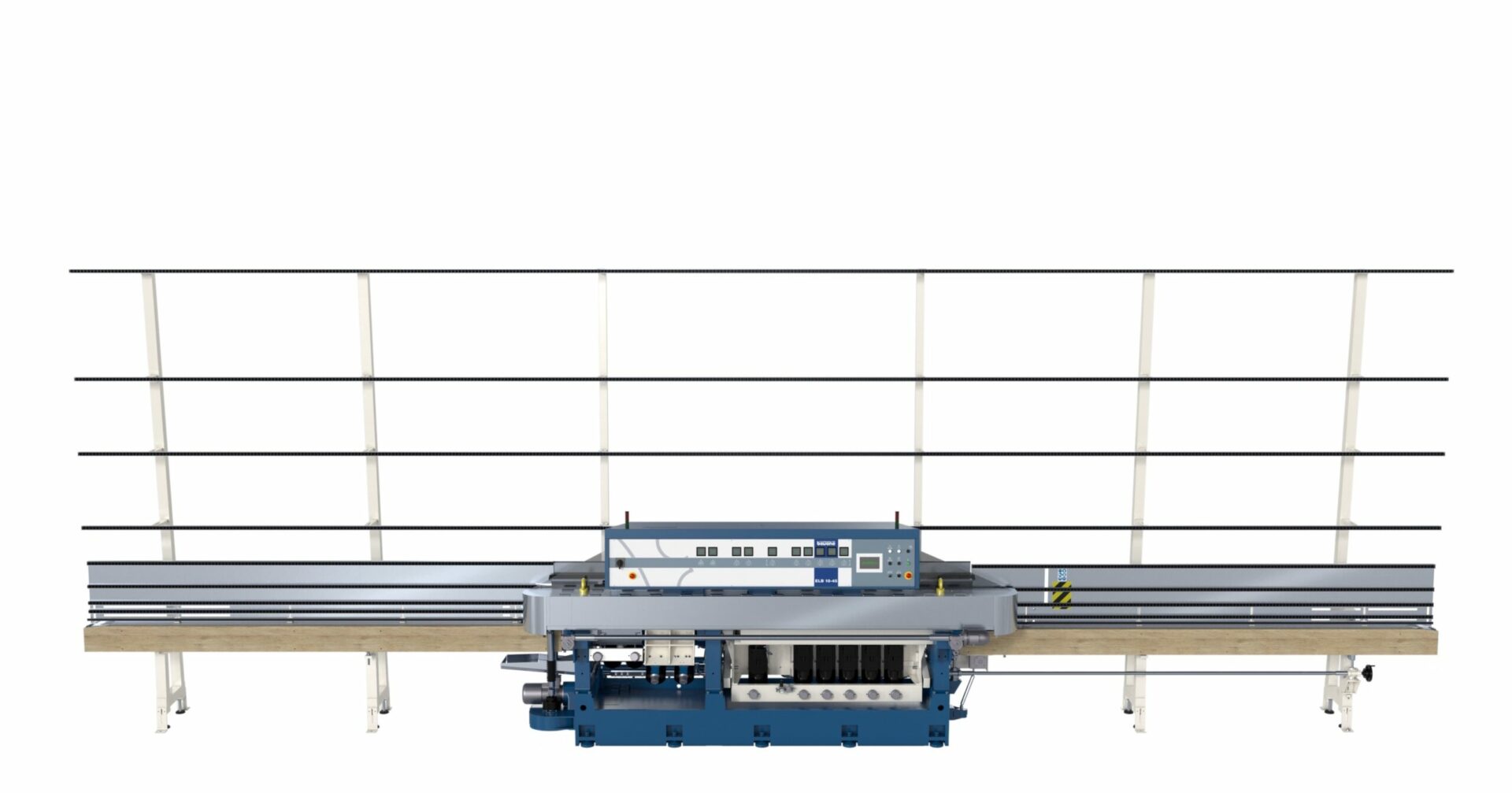

ELB 10-45

Geradlinige Schleifmaschine für flache Kante oder Gehrung mit Topfscheiben und Ceriumpolitur.

Optionale vollautomatische Version (FA)- siehe unten.

HerstellerBovone Srl
MaschinentypELB 10-45
Spindeln10
Vorschub0,35 – 5,4 m/min
Gehrung0° – 45°
Max. Saumbreite5 mm
Min. Glasmaß65 x 65 mm (bis 12 mm) *
Glasdicke3 – 30 (opt. 60) mm
Arbeitshöhe895 mm
Elektr. Anschluss31 kW
Dimension LxBxH8.400 x 1.250 x 2.900 mm
Gewicht4.800 kg

Weitere minimale Glasgrößen bei entsprechenden Glasdicken:

Flache Kante: 65 x 65 mm bis 12 mm /  80 x 80 von 12 bis 30 mm

Gehrung 22.5°: 85 x 85 mm bis 12 mm / 100 x 100 von 12 bis 30 mm

Gehrung 45°: 105 x 105 mm bis 12 mm  / 150 x 150 + 90 x 200 mm von 12 bis 30 mm

Standard-Werkzeugbestückung

2 metallgebundene Diamant-Scheiben schwenkbar0 – 45° für Flache Kante oder Gehrung
3 kunstharzgebundene Diamant-Scheiben schwenkbar0 – 45° für Flache Kante oder Gehrung
1 Polierfilz schwenkbar0 – 45° für Flache Kante oder Gehrung
1 metallgebundene Diamant-ScheibeSaum 45° / vorne
1 PolierscheibeSaum 45° / vorne
1 metallgebundene Diamant-ScheibeSaum 45° / hinten
1 PolierscheibeSaum 45° / hinten

Erweiterte Ausstattung / Optionen

Spezielle Glas-Anlegegestelle (Sonderausführungen auf Anfrage)

  • Höheres Glas-Anlegegestell + 800 mm (Standard-Länge, Gesamthöhe der Maschine ca. 3,70 m)
  • Längerer und höherer Ein- oder Auslaufförderer je 3,95 m lang, 3,7 m hoch, Zuladung bis je 800 kg
  • Schwerlast-Modifikation „H.L.“: Ein- / Auslaufförderer je 3,50 m lang, 3,7 m hoch, Zuladung bis je 1.200 kg
  • Schwerlast-Modifikation „H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 1.200 kg
  • Schwerlast-Modifikation „V.H.L.S.“: Ein- / Auslaufförderer je 6,0 m lang, 4,5 m hoch, Zuladung bis je 2.250 kg
  • Verlängerungs-Modul 1.000 mm mit freilaufenden Rollen für das vereinfachte Beladen mit schwerem Glas bei

Optionale FA-Version – fully automatic

Programmierbare, vollautomatische Einstellung aller Werkzeuge und des Glasabtrages, besonders für den Einsatz in robotergestützten Schleifanlagen. Konstante Schleifqualität durch automatische Verschleißkompensation aller Werkzeuge. Elektronische Verwaltung von Schleifrezepturen, Speicherung von individuellen Programmen. Schnelle und einfache Bedienung per Touchscreen.

Vollautomatische Werkzeugeinstellung

Bitte erfragen Sie eine ausführliche Beschreibung im Vertrieb, um detailliertere Auskünfte zu erhalten.
