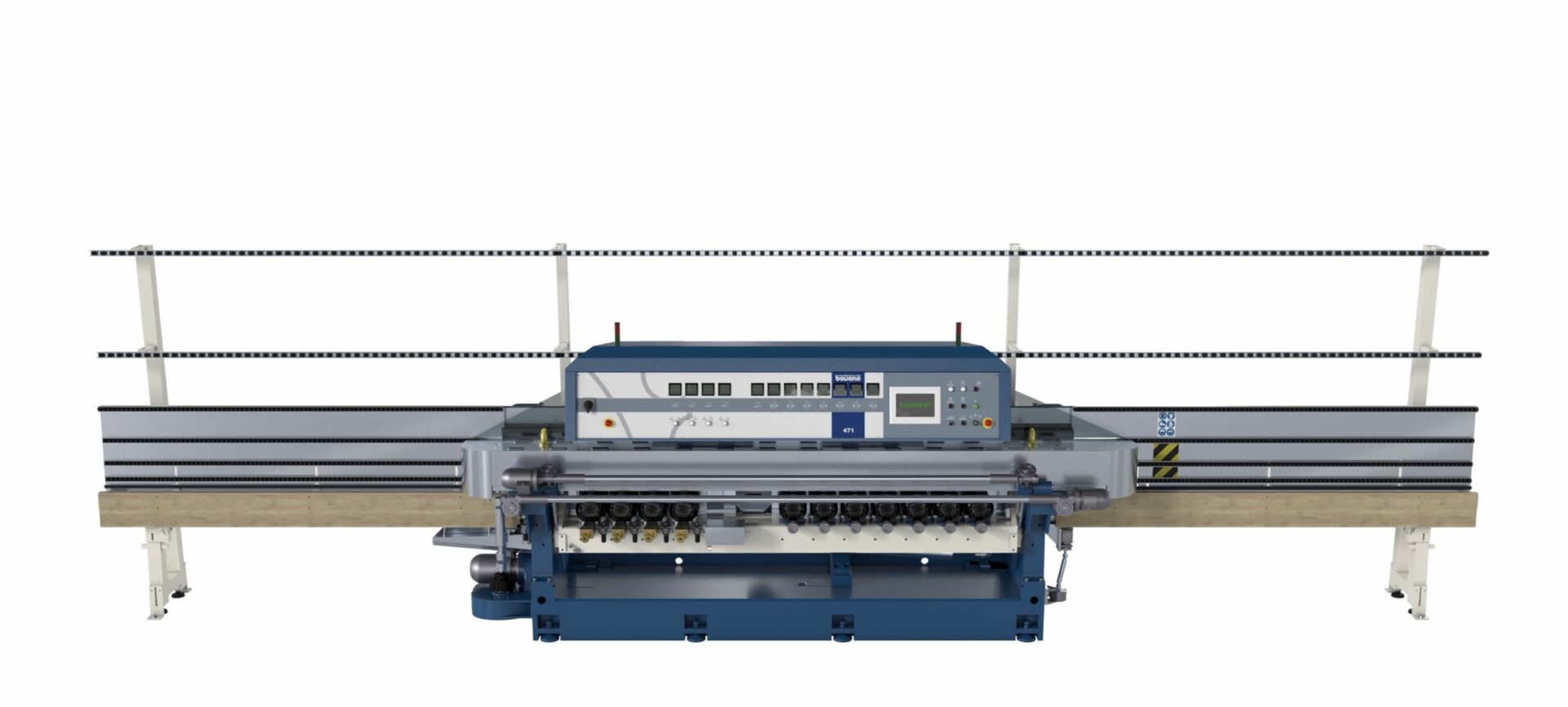

Der Facettenschleifautomat BOVONE 471 ist für die Erreichung einer hervorragenden Facettenqualität bei hohem Vorschub und langer Lebensdauer der Maschine konstruiert
| Hersteller | Bovone Srl |
|---|---|
| Maschinentyp | 471 |
| Spindeln | 12 |
| Vorschub | 0,35 – 5,4 (opt. 10) m/min |
| Max. Facettenbreite | 60 mm |
| Facetten-Winkel | 3° – 45° |
| Min. Glasmaß | 35 x 35 / 25 x 500 mm |
| Glasdicke | 3 – 25 mm |
| Arbeitshöhe | 825 mm |
| Elektr. Anschluss | 28 kW |
| Dimension LxBxH | 8.200 x 1.300 x 2.200 mm |
| Gewicht | 4.900 kg |
Standard-Werkzeugbestückung
| 2 metall-gebundene Diamant-Topfscheiben | Ø 150 mm für Facette |
| 5 kunststoffgebundene Diamant-Topfscheiben | Ø 150 mm für Facette |
| 1 metallgebundene Diamant-Umfangscheibe | Restkante / Saum |
| 4 Polierfilz-Scheiben (Flüssig-Cerium Politur) oder Polierscheiben | für Facette |
Ausstattung
Die Maschine verfügt über die dazu notwendigen Ausstattungsmerkmale wie z.B.:
- einen schweren Maschinenkörper aus Gussstahl mit niedrigem Schwerpunkt für einen besonders vibrationsarmen Lauf und langfristige Präzision
- in einem Tragrahmen aus Gussstahl montierte Motorspindeln mit thermisch stabilen Gussgehäusen (je ca. 40 kg), in Verbindung mit Präzisions-Kugellagern und einem speziellen Abdichtungssystem gegen Wasser
- die metall- bzw. kunststoffgebundenen Schleifscheiben sind an den Motorspindeln direkt angeflanscht und arbeiten somit ohne Transmissionsverluste. Vier direkt angetriebene Polierspindeln sorgen für eine hohe Polierleistung. Die Schleifkammern aus Edelstahl sind sorgfältig abgedichtet
- elektronische Drehzahleinstellung der Diamant- und Resin-Scheiben für eine konstant hohe Schleifqualität auch bei höheren Vorschüben
- die Träger der Ein- und Auslaufförderer sind aus elektrogeschweißtem Stahl, die Transportbandführungen sind aus Edelstahl gefertigt. Damit wird eine dauerhafte Präzision des Abtrages und hohe Winkelgenauigkeit gewährleistet
- Edelstahl-Mischtank mit Rührwerk und Cerium-Pumpe für den Betrieb mit Filzpolierscheiben, für größere Glasdicken
